熱ふく射スペクトル制御に基づく高効率な太陽熱光起電力発電システムを開発 - 世界トップレベルの発電効率を達成 -

2016/10/25

【概要】

東北大学大学院工学研究科の湯上 浩雄(機械機能創成専攻 教授)、清水 信(同専攻 助教)および小桧山 朝華(同専攻 博士課程学生)の研究グループは、幅広い波長の光を含む太陽光を、太陽電池に最適な波長の熱ふく射※1に変換し発電する太陽熱光起電力発電(Solar-thermophotovoltaic: Solar-TPV)システム※2において世界トップレベルの発電効率を達成しました。

本研究では、“熱ふく射のスペクトル制御”と“熱ふく射の一方向への輸送”という概念に基づいた熱ふく射の変換・輸送効率を新たに提案し、この概念に基づきSolar-TPVシステムの全体設計を行いました。これにより、高い熱ふく射変換・輸送効率を得るための基盤技術を開発し、5.1%の世界トップレベルの発電効率を達成しました。

この研究成果は、多接合太陽電池とは異なる概念による高効率太陽光発電の実現につながるものと期待されます。また、“熱ふく射のスペクトル制御”や“熱ふく射の一方向への輸送”はSolar-TPVのみならず、未利用エネルギーの有効利用に関連して様々な分野への適用が可能な概念であると考えられます。

本研究の一部は、科学技術振興機構「先端的低炭素化技術開発(ALCA)」のプロジェクトの一環として実施されました。また、本研究は科研費(No.16H02117)の助成を受けております。

なお、本研究成果は、2016年10月25日付で、Applied Physics Expressに掲載され、同誌Spotlights論文に選出されました。

【背景】

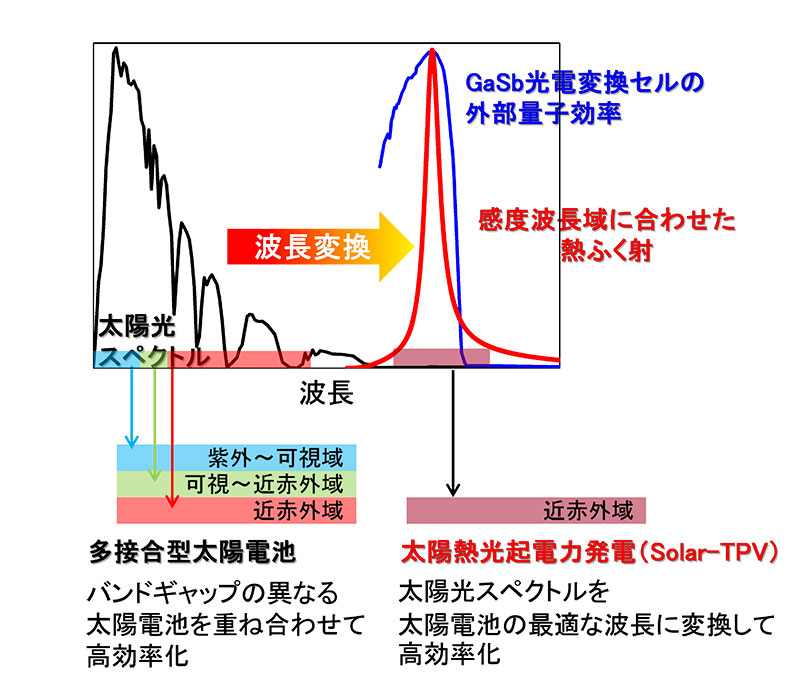

太陽から放射される光(熱ふく射)は、図1に示すように幅広い波長分布(=スペクトル)を持っています。単接合太陽電池は、使用される半導体材料のバンドギャップ※3より短波長の光しか電気に変換できないため、バンドギャップより長波長の光は電気に変換されず損失となります。一方で、太陽電池を複数枚重ね合わせた多接合太陽電池は、吸収できる波長域を拡げることで幅広い波長分布を持つ太陽光スペクトルを無駄なく電気に変換することができます。しかしながら、多接合太陽電池は作製が難しく、単接合太陽電池に比べ生産コストが高いといった課題があります。

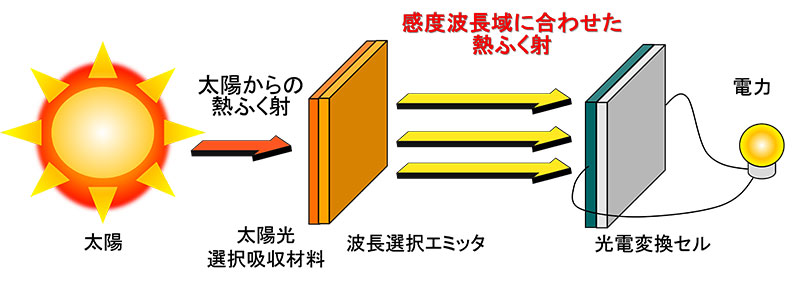

Solar-TPVシステムの特徴と概要図を図1と図2にそれぞれ示します。このシステムでは、まず集光太陽光により太陽光選択材料・波長選択エミッタが加熱された後、波長選択エミッタからの感度波長域に合わせた熱ふく射により光電変換セルが発電を行います。太陽光をいったん熱に変換することにより、太陽光のもつ光子エネルギー総量を保存したまま、別波長の光(熱ふく射)へ変換することが特徴です。これにより、安価な単接合太陽電池を用いても高効率な発電が可能になります。

本研究グループは、Solar-TPVシステムにおいて、新たに提案した熱ふく射輸送効率の概念に基づき、世界トップレベルの発電効率5.1%を達成しました。

【研究成果概要と本成果の意義】

本研究では、“熱ふく射のスペクトル制御”と“熱ふく射の一方向への輸送”という概念に基づいた熱ふく射の変換・輸送効率を新たに提案しました。Solar-TPVシステムでは、太陽光が太陽光選択吸収材料においていったん熱に変換された後、波長選択エミッタからの熱ふく射に変換されます。つまりSolar-TPVは光子から光子への波長変換システムであり、同様に太陽光を熱に変換する従来の集光型太陽熱発電とは異なります。そのため、Solar-TPVシステムでは吸収した太陽光のエネルギーを損失なく波長選択エミッタのみに輸送すること、つまり、高い熱ふく射の変換・輸送効率を達成することが重要となります。さらに、高効率なSolar-TPVシステムを達成するためには、波長選択エミッタからの熱ふく射スペクトルが光電変換セルの感度波長域にマッチングしていること、つまり高い光電変換効率を達成することが重要となります。この2つの効率は太陽光選択吸収材料と波長選択エミッタの光学設計と幾何学設計により高めることが可能です。理想的には、太陽光選択吸収材料は太陽光スペクトルの強度が強い短波長域で高い吸収率を持ち、長波長域では低い放射率(吸収率)を持つことが求められます。これにより、放射損失が小さく高い熱輸送効率が期待できます。一方で、波長選択エミッタは光電変換セルの感度波長域において高い放射率を持ち、それ以外の波長域では低い放射率を持つことが求められます。これにより高い光電変換効率が期待できます。

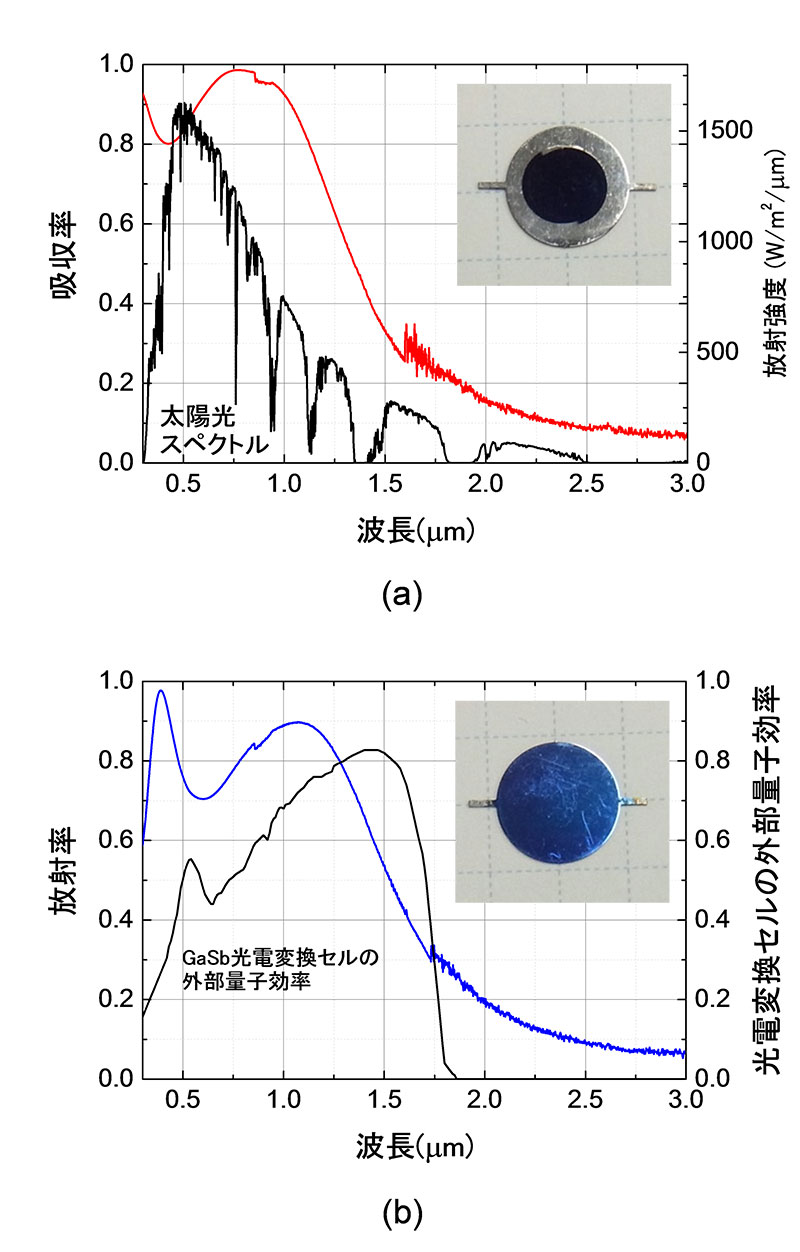

図3(a)(b)にそれぞれ本研究で設計・作製した太陽光選択吸収材料と波長選択エミッタの光学特性を示します。新たに提案した熱ふく射の変換・輸送効率に基づき、光学設計と幾何学設計を行いました。作製した太陽光選択吸収材料と波長選択エミッタでは、より高い熱ふく射の変換・輸送効率を得るため面積比を持たせ、太陽光選択吸収材料からの反射・放射損失を抑制しました。その結果、熱ふく射輸送効率54%、光電変換効率28%が期待できる太陽光選択吸収材料と波長選択エミッタの設計と作製に成功しました。作製した太陽光選択吸収材料、波長選択エミッタ、ガリウムアンチモン光電変換セルを用いた発電試験において、世界トップレベルの発電効率5.1%を達成しました。

本研究は“熱ふく射のスペクトル制御”と“熱ふく射の一方向への輸送”の概念に基づいた高い熱ふく射の変換・輸送効率が高効率なSolar-TPVシステムに寄与することを明らかにするとともに、世界トップレベルの発電効率5.1%を達成しました。熱ふく射の変換・輸送効率をさらに向上させることで、Solar-TPVシステムのさらなる高効率化が期待できます。また、“熱ふく射のスペクトル制御”や“熱ふく射の一方向への輸送”はSolar-TPVのみならず、未利用エネルギーの有効利用に関連して様々な分野への適用が可能な概念であると考えられます。

【論文情報】
Asaka Kohiyama, Makoto Shimizu, Hiroo Yugami
“Unidirectional radiative heat transfer with a spectrally selective planar absorber/emitter for high-efficiency solar thermophotovoltaic systems”
Applied Physics Express, DOI:10.7567/APEX.9.112302.
【謝辞】

本研究の一部は、科学技術振興機構「先端的低炭素化技術開発(ALCA)」の支援を受けて行われました。また、本研究は科研費(No.16H02117)の助成を受けております。

【用語説明】
  • ※1 熱ふく射
    高温物体から放射される光のこと。熱ふく射の強度は物体の温度の4乗に比例して強くなる。また、温度上昇とともに熱ふく射のピークは短波長側に移動する。太陽光強度のピークは約500ナノメートルにあり、これは約6000Kの黒体からの熱ふく射に相当する。各波長の熱ふく射の強度は、その波長における物質の放射率にも依存することから、放射率を制御することで、高温物体からの熱ふく射スペクトルを制御できる。
  • ※2 太陽熱光起電力発電(Solar-thermophotovoltaic: Solar-TPV)システム
    太陽光スペクトルを太陽光選択吸収材料で受光して熱に変換して波長選択エミッタから太陽電池の最適な波長の光(ふく射)に変換して発電するシステム。太陽光を効率よく波長変換することで、最大40%程度の効率が期待できる。
  • ※3 バンドギャップ
    結晶のバンド構造において電子が存在できないエネルギー領域。物質固有のものであり、絶縁体や半導体において、バンドギャップエネルギー以下のエネルギーを有する光は吸収しない。太陽電池ではバンドギャップ以上のエネルギーをもつ光子が入射することで電力を発生するが、変換効率はバンドギャップ近傍の波長帯で最も高くなる。多接合型太陽電池では、バンドギャップの異なる太陽電池を積層することで、太陽光スぺクトル全体を利用できるようにして高効率化を行う。
